1. 适用安全规格 ApplicationThis
规范应用于树脂成型后SMD类型安全标准认证的电容器类型:CK 型号
Specification is applied to following resin molding SMD type safety standard recognizedceramic capacitor Type：CK
CK 型是安全标准认证陶瓷电容器类X1, Y1。
The type is safety standard certified ceramic capacitor of Class X1, Y1.
2. 安全规格认证标准 Approval standard and recognized number
3. 使用温度范围 Operating temperature range
安规认证机构
Safety Standard
标准NO
Standard No.
证书NO
Recognition No.
额定电压
Rated Voltage
UL
UL60384-14
E221839
X1: 250/300/400/500VAC
Y1: 250/300/400/500VAC
ENEC
(DEMKO)
EN 60384-14:2013/A1:2016,
EN 60384-14:2013
ENEC-04533
CQC
GB/T 6346.14-2015
CQC20001273585
CB
IEC60384- 14:2013/AMD1:2016,
IEC60384-14:2013
US-33608-UL
KC
KC60384-1(2015-09),
KC60384-14(2015-09)
SU03040-23001
Y1: 250VAC
-40～+125℃
4. 品名构成说明 Part number configuration
CK
E
102
M
2HA
80
A
A
R
C
产品类别
Type name
温度特性
Temperature characteristic
公称静电容量
Capacitance tolerance
静电容量公差
Capacitance code
额定电压
Rated voltage
尺寸代码
Size code
尺寸代码
Size code
脚距代码
Pitch code
包装方式
Packing method
内部代码
Internal code
4.1 产品类别 Type name
代码 Code
类别 Category
CK
Y1 SMD 陶瓷电容器 Y1 SMD Ceramic Capacitors
4.2 温度特性 Temperature characteristic
代码 Code
温度特性Temperature characteristic
S
SL
B
Y5P
E
Y5U
F
Y5V
4.3 公称静电容量 Capacitance
公称静电容量采用三位数表示法.前面2位数字为有效数值,第三位数字表示0的个数.
The first two digits denote significant figures : the last digit denotes the multiplier of in pF.
例:) 代表: 102
ex.) In case of 10 X 10²= 1000pF
4.4 静电容量公差 Capacitance code
代码code
许容差 Tolerance
K
±10%
M
±20%
4.5 额定电压 Rated voltage
|
代码code |
额定电压 Rated voltage |
| 2EA |
X1,Y1:250V~ |
| 2FA |
X1,Y1:300V~ |
| 2GA |
X1,Y1:400V~ |
| 2HA |
X1,Y1:500V~ |
代码code
本体尺寸 Body case size（L X W)
80
8.0×6.0
4.7 脚型代码 Foot type code
代码code
脚型 Foot type
A
外折弯 Outer bend
4.8 脚距代码 Pitch code
代码code
L1(mm)
L2(mm)
A
9.9±0.5
11.4±0.5
B
8.6±0.5
10.0±0.5
4.9 包装方式代码 Packing style code
代码code
包装方式 Packing type
R
卷轴编带
4.10 内部代码 Internal code
内部管理码 Internal management code
具体的详细规格请参考[规格和测试方法]
Please confirm detailed specification on [Specification and test method].

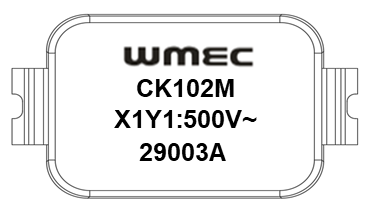

5. 标志 Marking
（1）类别名称 Type name ： CK
（2）公称静电容量 Nominal capacitance ： 3位数表示法 3 digit system 例 ex 222=2200pF
（3）許容差 Allowable tolerance ： K=±10%，M=±20%
（4）额定电压 Rated Voltage ： X1Y1：250/300/400/500V～
（5）公司商标 Company name code ：
（6）内部追溯码 Internal traceability code ：29003A
|
例 EX : |
 |
