  • 规格:HJ、HM

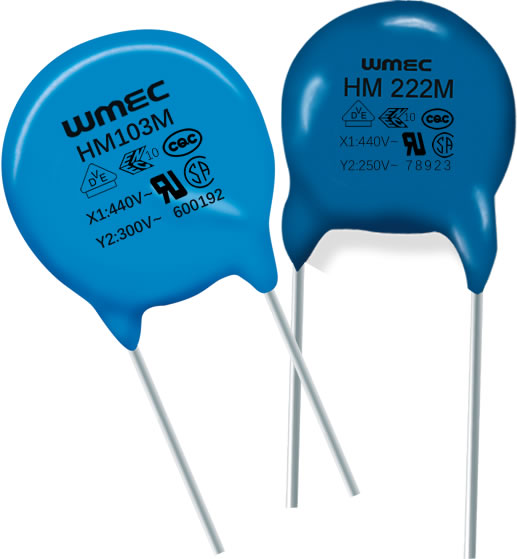

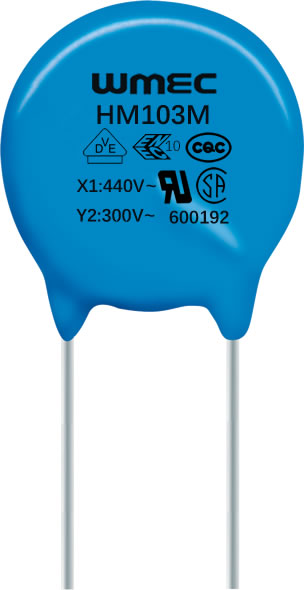

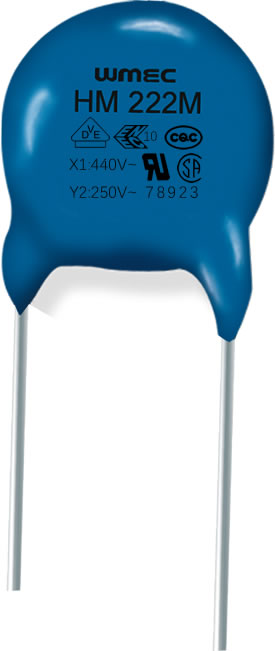

  • 产品描述:万明电子-安规认证陶瓷电容
  • 在线订购
型号
额定电压
容量
TC
下载
HM
X1:AC400V,Y2:AC250V
100PF-10000PF
B,E,F
HJ
X1:AC400V,Y1:AC250V
100PF-4700PF
B,E



X和Y电容都是安全电容,区别是X电容接在输入线两端用来消除差模干扰,Y电容接在输入线和地线之间,用来消除共模干扰;

X电容采用塑封的方形高压CBB电容,CBB电容不但有更好的电气性能,而且与电源的输入端并联可以有效的减小高频脉冲对开关电源的影响。

Y电容---有高压瓷片的。Y型电容连接在相线与地线之间。为了不超过相关安全标准限定的地线允许泄漏值,这些电容的值大约在几nF。一般地,Y电容应连接到噪声干扰较大的导线上;

Y电容分为Y1电容和Y2电容,Y1属于双绝缘Y电容,用于跨接一二次侧.Y2则属于基本单绝缘Y电容,用于跨接一次侧对保护大地即FG线。

安规电容是指用于这样场合,即电容器失效后,不会导致电击,不危及人身安全.

X安规电容安全等级 应用中允许的峰值脉冲电压 过电压等级(IEC664)

X1 >2.5kV ≤4.0kV SW { {

X2 ≤2.5kV IY-F 6bXV

X3 ≤1.2kV }_.T.S@;9e

Y安规电容安全等级 绝缘类型 额定电压范围

Y1 双重绝缘或加强绝缘 ≥ 250V

Y2 基本绝缘或附加绝缘 ≥150V ≤250V

Y3 基本绝缘或附加绝缘 ≥150V ≤250V

Y4 基本绝缘或附加绝缘 <150V

X电容抑制差模干扰

Y电容抑制共模干扰

根据IEC 60384-14,电容器分为X电容及Y电容,

1. X电容是指跨于L-N之间的电容器。

2. Y电容是指跨于L-G/N-G之间的电容器。 (L=Line, N=Neutral, G=Ground) 。

(1.)加Y-CAP最重要的目的是为了过EMI

(2.)现在大多人不想加Y-CAP,有两点:

a.是为了降低成本,一个Y-CAP有0.3RMB,现在大家都在进行NO Y设计

b.我们的开关电源在一些音频设备上使用时有很多的困扰,比如mp3用开关电源就没有用线性电源好,固定台电话,ADSL用开关电源就会有噪音;

3.安规对Y-CAP没有说一定要加,只要你的EMI能过就可以,Y-CAP太大会影响漏电流

X电容分为X1, X2, X3,主要差别在于: 1. X1耐高压大于2.5 kV, 小于等于4 kV, 2. X2耐高压小于等于2.5 kV, 3. X3耐高压小于等于1.2 kV Y电容分为Y1, Y2, Y3,Y4, 主要差别在于: 1. Y1耐高压大于8 kV, 2. Y2耐高压大于5 kV, 3. Y3耐高压 n/a 4. Y4耐高压大于2.5 kV。那么“X1 400V,Y1 250V”就代表作X电容时的参数为:耐压大于2.5KV,最大工作电压不应超过400V;作Y电容时的参数为:耐压大于8KV,最大工作电压不应超过250V.这样你就可以自己选择合适的电容了。

安规电容250V的可以替代高压瓷片电容3KV。 但高压瓷片电容不能替代安规电容,因为没有安规认证。
